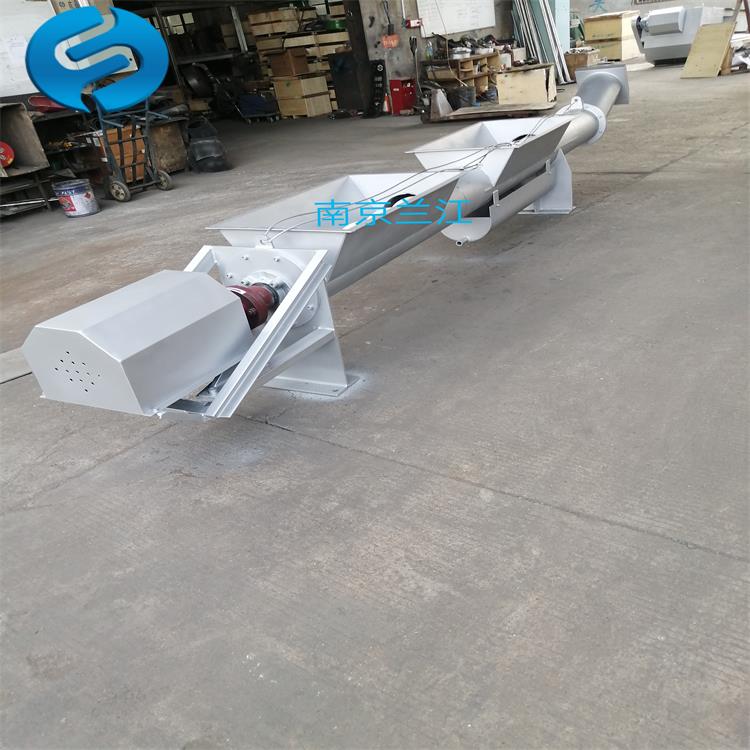

LS螺旋式输送设备

螺旋式输送设备

工作原理
    当螺旋轴转动时，由于物料的重力及其与槽体壁所产生的摩擦力，使物料只能在叶片的推送下沿着输送机的槽底向前移动，其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样 [3]  。物料在中间轴承的运移，则是依靠后面前进着的物料的推力。所以，物料在输送机中的运送，有效是一种滑移运动。为了使螺旋轴处于较为有利的受拉状态，一般都将驱动装置和卸料口安放在输送机的同一端，而把进料口尽量放在另一端的尾部附近。 旋转的螺旋叶片将物料推移而进行输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。


LS螺旋式输送设备

结构特征

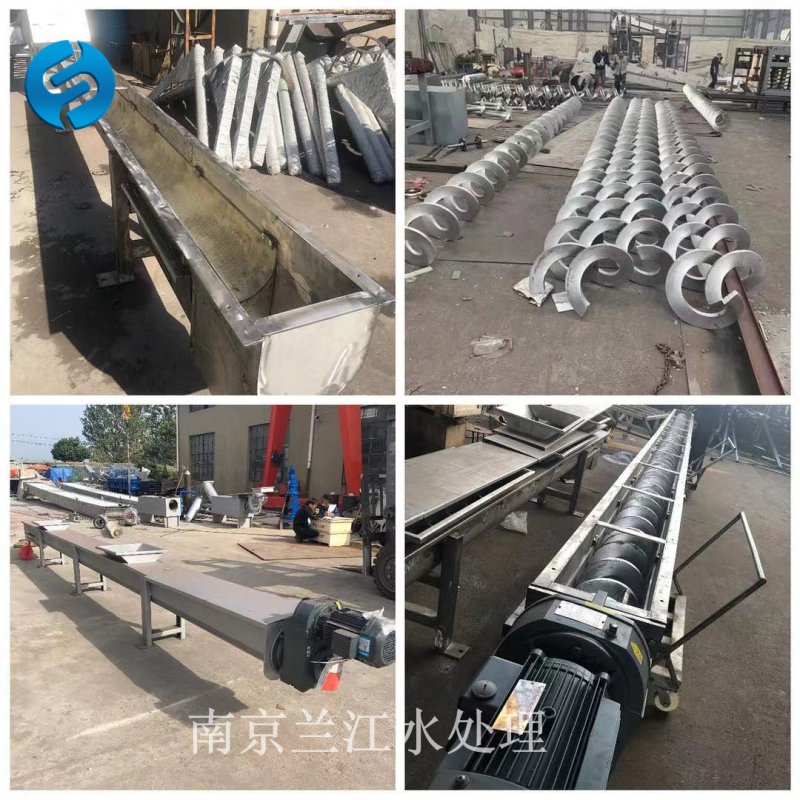

（1）螺旋输送机的螺旋叶片有实体螺旋面型、带式螺旋面型及叶片螺旋面型三种。实体螺旋面称为s制法，其螺旋节距GX型为叶片直径的0.8倍，LS型螺旋输送机适用于输送粉状和粒状物料。带式螺旋面又称D制法，其螺旋节距与螺旋叶片直径相同，适用于输送粉状及小块物料。叶片式螺旋面应用较少，主要用于输送粘度较大和可压缩性物料，在输送过程中，同时完成搅拌、混合等工序，其螺旋节距约为螺旋叶片直径的1.2倍。
（2）螺旋输送机的螺旋叶片有左旋与右旋两种旋向。
（3）螺旋输送机的类型有水平固定式螺旋输送机、垂直式螺旋输送机。水平固定式螺旋输送机是*常用的一种型式。垂直式螺旋输送机用于短距离提升物料，输送高度一般不大于8m，螺旋叶片为实体面型，它必须有水平螺旋喂料，以必要的进料压力。
（4）LS、GX型螺旋输送机物料出口端，应设置1/2~1圈反向螺旋片，防止粉料堵塞端部。
（5）螺旋输送机由螺旋机本体、进出料口及驱动装置三部分组成。
螺旋机本体由头部轴承、尾部轴承、悬挂轴承、螺旋、机壳、盖板及底座等组成。
驱动装置由电动机、减速器、联轴器及底座所组成螺旋式输送设备
